產品名稱

換氣式老化試驗箱

產品型號

T1000G3U

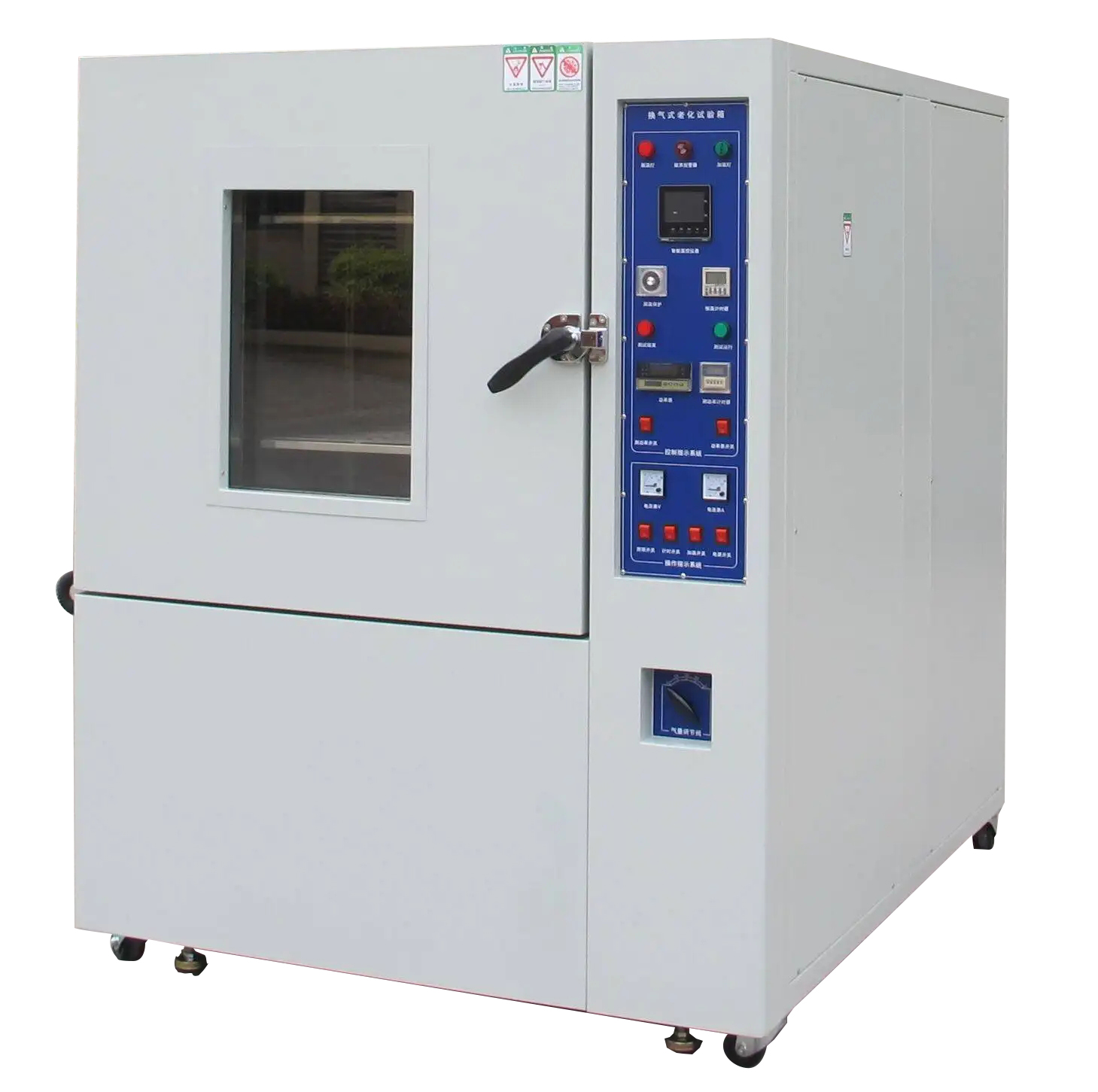

產品圖片

圖片供參考，以實際機臺為準

1 試樣限制

1) 易燃、易爆、易揮發性物質試樣的試驗或儲存

2) 腐蝕性物質試樣的試驗或儲存

3) 生物試樣的試驗或儲存

4) 強電磁發射源試樣的試驗或儲存

5) 放射性物質試樣的試驗或儲存

6) 劇毒物質試樣的試驗或儲存

7) 試驗或儲存過程中可能產生上述物質或物體的試樣的試驗或儲存

2 容積、尺寸

2.1 標稱內容積

 1.0 m3

2.2 內箱尺寸

寬1000 *高1000 *深1000 mm

3 性能

3.1 測試環境條件

1) 環境溫度+5℃～+35℃

2) 相對濕度≤85%RH

3) 試驗箱內無試樣（另有說明除外)

3.2 測試方法

滿足JBIT7444-94 與GB/T3512-2001的相關要求

3.3 溫度控制范圍

RT+10~250℃，空載

3.4 溫度變化速率

≥1.0℃/min（常壓，內部不發熱，全程平均）

3.5 溫度分辨率

0.01℃

3.6 溫度波動度

≤±0.5℃ @ ≤ 150 ℃

3.7 溫度偏差

≤±2.0℃ @ ≤ 150 ℃

3.8 溫度均勻度

≤±2.0℃ @ ≤ 100 ℃

3.9 空氣換氣次數

1~100次/h

3.10 換氣時間

1min~99h（s/m/h可調）

3.11 時間設定范圍

0~9999h（s/m/h可調）

3.12 轉盤轉速

1~10r/min（s/m可調）順時360度旋轉

3.13 轉盤

φ800mm不銹鋼轉架

3.14 置物隔層

2層，配網板2塊

3.15

3.16 滿足試驗方法

1) JBIT7444-94 高溫試驗

2) GB/T3512-2001 高溫試驗

3) GB/T2423.2-2008(IEC60068-2-2:2007)試驗Bb：高溫

4) GJB 150.3A-2009 高溫試驗

3.17 工作噪音

1) ≤69dB（A）

2) 離設備正面1m、高度1.2m處測得的數據（自由空間中）

4 結構特征

4.1 結構方式

整機一體式結構

4.2 保溫圍護結構

1) 外壁：雙面鍍鋅冷軋鋼板，表面噴塑處理

2) 外部結構加強件：雙面鍍鋅冷軋鋼板、表面噴塑處理

3) 內壁：SUS201不銹鋼板

4) 內部結構加強件：SUS201不銹鋼

5) 絕熱材料：耐高溫巖棉（A1級防火等級）

6) 底板：SUS201不銹鋼，承重≥ 100kg/㎡

4.3 空氣調節通道

1) 風機、加熱器、過熱保護器

2) 干球溫度傳感器

4.4 試驗箱門

1) 單開鉸鏈門

2) 門上配觀察窗

4.5 觀察窗

1) 4片3層鋼化玻璃，抽真空充氬氣（惰性氣體）

2) 窗口尺寸：300*300 mm

4.6 引線孔

1) φ100mm測試引線孔

2) 位于內箱中間位置

3) 左右側各1套

4) 配軟膠塞和不銹鋼孔蓋

4.7 照明燈

位于觀察窗頂部，帶防護罩，4W高效長壽LED光源

4.8 控制面板

1) 位于箱門右側，造型美觀

2) 控制器顯示屏

3) 電源按鈕、照明開關、USB接口

4.9 機械室

1) 總電源漏電斷路器

2) 設備累時器

3) RS-485 物理接口

4.10 配電控制柜

配電板、蜂鳴器、散熱風機

4.11 氣壓平衡裝置

平衡試驗箱內外的空氣壓差，避免箱體變形

4.12 樣品架

2層，承重50kg/層

5 空氣調節系統

5.1 傳熱方式

空氣循環強制對流傳熱

5.2 空氣循環裝置

離心風機，長軸外置電機驅動

5.3 空氣加熱方式

鎳鉻合金電熱絲式加熱器

控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

6 電氣控制系統

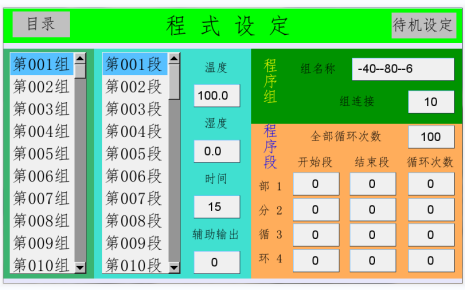

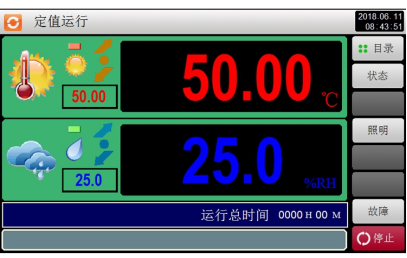

6.1 控制器界面

6.2 控制器

    顯示器

7寸屏，TFT彩色LCD顯示器

    運行方式

程序方式、定值方式

    設定方式

觸摸屏方式，中英文菜單

    程序容量

1) 可編輯程序

A. 數量：最大100組

B. 步數：最大99步

C. 循環數：最大999個

2) 程序可鏈接（鏈接程序序號可選擇）

3) 程序時間可設：1 分鐘～999 小時

4) 定值時間可設：1 分鐘～9999 小時

    設定范圍

溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃)

設定及顯示分辨率

1) 溫度：0.01 ℃

2) 時間：0.1 min，1 s

    輸入

熱電偶（鉑電阻/電壓/電流等，根據設備需要）

    通訊接口

1) RJ-45以太網接口（IEEE802.3i/3u/3ab，100Mbps）

2) RS-485接口

3) RS-232接口

4) USB接口

接口轉換器（選購）

1) RS-232接口：RS-485/ RS-232接口轉換器

2) GPIB接口（IEEE 488.2）：RS-485/GPIB接口轉換器

    通訊協議

STEN通訊協議

RAS-2003集中監控軟件(選購）

1) 支持接口類型：

A. RJ-45以太網接口（IEEE802.3i/3u/3ab，100Mbps）

B. RS-485接口

C. RS-232 接口（需配RS-485/RS-232轉換器）

2) 具有本地和遠程通訊功能，最多可同時連接16臺設備

3) 功遠程監視/設置/操作，故障報警，曲線記錄/顯示

4) 兼容系統：英文，簡體或繁體中文Windows XP、Windows 7、Windows 8（32位/64位）

    控制方式

1) 抗積分飽和PID

2) BTC平衡調溫控制方式

3) 冷端控制技術

4) BTHC平衡調溫調濕控制方式

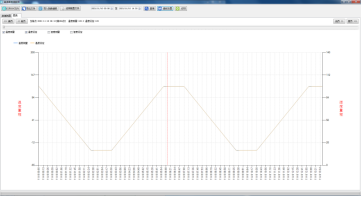

    曲線記錄功能

1) 具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記錄時間為350天（當采樣周期為1.5分鐘時）

2) 控制器記錄的試驗曲線數據為：

A. 2路溫度－設定溫度和實測溫度

B. 2路濕度－設定濕度和實測濕度

USB功能

1) 配U盤（容量不小于8G，不保修）一個.

2) PC機專用軟件光盤1張。

3) 通過PC機專用軟件編制試驗程序并保存到U盤，再從U盤將試驗程序調出并存入控制器中；也可將控制器內的程序轉存到U盤，再存入PC機進行分析和管理。

4) 可將存儲在控制器內記錄的試驗曲線數據轉存到U盤上。

5) 通過PC機專用軟件直接顯示和打印試驗數據／曲線(該打印數據帶不可修改標志)；或將記錄數據轉換為可由Microsoft Office讀取的Access數據文件。

6) 兼容系統：英文，簡體或繁體中文Windows XP、Windows 7、Windows 8（32位/64位）

    附屬功能

1) 故障報警及原因、處理提示功能

2) 斷電保護功能

3) 上下限溫度保護功能

4) 日歷定時功能(自動啟動及自動停止運行)

5) 自診斷功能

6.3 測量傳感器

溫度：PT100鉑電阻熱電偶

濕度：電子感應式濕度傳感器（瑞士羅卓尼克）

6.4 其它配置

1) 電源線纜：五芯（三相四線+保護地線）電纜1條（約4米長）

2) 試樣電源控制端子（選購）繼電器觸點控制，AC240V、2A以內（當正常運行時，觸點閉合；當設備停機或故障時，觸點斷開）

3) 總電源漏電斷路器總電源輸入，漏電斷路及過載斷路用額定感應電流：30mA

4) 累時器（0～99999）h，不可復零

7 安全保護裝置

7.1 電源安全保護

1) 獨立漏電保護空氣開關

2) 總電源相序和缺相保護

3) 試驗箱接地保護

4) 獨立電源啟停按鈕開關

5) 應急急停開關

7.2 超溫保護

1) 控制器內置超溫保護程序

2) 獨立可調式超溫斷電保護器

7.3 壓縮機保護

1) 壓縮機獨立溫控過熱保護裝置

2) 壓縮機過流過載保護

3) 上下限壓力保護功能

7.4 電機保護

1) 循環風機過熱保護

2) 循環風機過流過載保護

7.5 缺水保護

1) 加濕裝置缺水限位保護

2) 加濕系統缺水防干焚保護裝置

3) 冷卻塔或冷水機冷卻水供水欠壓保護（水冷機型）

7.6 其它安全保護

1) 故障診斷并顯示功能

2) 三色聲光報警燈

3) 帶獨立按鈕開關的照明燈

4) 箱內外氣壓平衡裝置

8 機臺配置

8.1 標準配置

1) 箱體:內箱SUS201不銹鋼板1.0mm，外箱雙面1.5mm鍍鋅冷軋鋼板噴涂，1套

2) 風道：內1.2mmSUS201不銹鋼板，1套

3) 控制柜：安裝于箱門上，1套

4) 軟體：專利號2019SR0254738，中國YUTAI，1套

5) PLC：自主研發集成式PLC控制器，中國YUTAI，1套

6) PLC模塊：自主研發集成式I/O板，中國YUTAI，1套

7) 觸摸屏：7寸，帶USB，臺灣威綸通或昆侖通泰，1套

8) 溫度傳感器：K型電熱偶，外徑3.2，美國歐米茄，2套

9) 發熱架：用于加熱升溫，220V，YUTAI，1批

10) 長軸電機：用于空氣循環，宇泰訂制，4套

11) 風輪：不銹鋼，AB向，用于空氣循環，宇泰訂制，4套

12) 漏電開關：用于漏電保護，中國正泰，1套

13) 斷路器：用于電源通斷，中國正泰，1套

14) 固態繼電器：SSR，瑞士佳樂，1套

15) 熱繼電器：用于作功元器件通斷，法國施耐德，1套

16) 交流接觸器：主3路；輔助2組，法國施耐德，1套

17) 按鈕開關：用于電源開關，紅色，日本和泉，1套

18) 按鈕開關：用于照明開關，綠色，日本和泉，1套

19) 相序保護器：AC380V，中國正泰，1套

20) 超溫保護器：0-300℃，250V，韓國彩虹，1套

21) 電纜線：用于主電源引線，中國金龍羽，1批

22) 電線：用于元器件引線，中國金龍羽，1批

8.2 選購配件

1) 吊裝裝置：設備裝卸時可采用吊裝方式

2) 延長電纜線：標配外露4m,按機臺用電功率配置

9 隨機資料

9.1 用戶手冊

1份，中文版

9.2 用戶操作指南

1份，中文版

9.3 產品合格證

1份

9.4 產品保修證

1份

10 運輸及搬入

10.1 運輸

試驗箱整體運輸

10.2 搬入

本試驗箱的箱體、部件搬運時，必須滿足下列條件：

1) 搬入過程如需通過電梯時，電梯承重需大于本設備重量

2) 電梯能通過并放置本設備

3) 搬入過程如需通過過道及門時，要求能通過本設備（如有轉彎，需加大搬運寬度尺寸）。

4) 【如若無法滿足以上條件，請用戶務必事先聲明、商談】

11 使用條件

由用戶保證下列各項條件

（使用場地、供電線路、排風管道及安裝由用戶負責或選購）

11.1 安裝場地

1) 地面平整，符合GB 50209-2002規范：平整度≤5mm/2m，總的水平度極差不大于5mm

2) 通風良好，無陽光和熱源的直接影響

3) 設備周圍無強烈振動

4) 設備周圍無強電磁場影響

5) 設備周圍無易燃、易爆、腐蝕性物質和粉塵

6) 場地地面承重能力：不小于本設備

7) 設備周圍留有不少于600mm的使用及維護空間（參見安裝布局圖）

A≥600mm B≥300mm C≥設備外形寬度 D≥600mm

11.2 環境條件

1) 溫度：+5℃～+35℃

2) 相對濕度：≤85%

3) 氣壓：80kPa～106kPa

11.3 供電條件

1) AC380V/50Hz 三相四線＋保護地線

2) 電壓允許波動范圍：AC（380±38）V

3) 頻率允許波動范圍：（50±0.5）Hz

4) 保護地線接地電阻小于4Ω

5) TN-S方式供電或TT方式供電

6) 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立供本設備使用

7) 額定功率：6.5 kw

8) 最大電流：11  A

11.4 儲存環境

設備不工作時，環境溫度應保持在0℃～+ 30 ℃范圍內

11.5 其他

試驗過程中打開試驗箱門，會造成箱內的溫度波動
